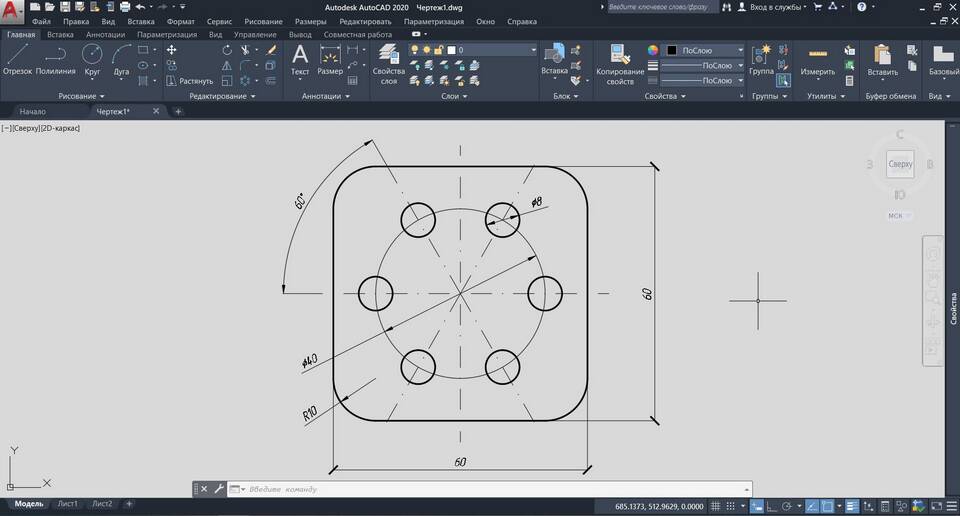

Как изменять размер объектов в AutoCAD

Изменение размеров объектов - одна из основных операций при работе в AutoCAD. Рассмотрим различные методы масштабирования элементов чертежа.

Основные способы изменения размера

1. Команда SCALE (Масштабирование)

• Выберите объекты для изменения размера
• Введите команду SCALE или нажмите соответствующую иконку
• Укажите базовую точку для масштабирования
• Введите коэффициент масштабирования

2. Использование параметрических ограничений

Пошаговая инструкция масштабирования

1. Масштабирование с указанием коэффициента

1. Выделите объекты для изменения
2. Активируйте команду SCALE
3. Укажите базовую точку
4. Введите числовой коэффициент (например, 2 для увеличения в 2 раза)

2. Масштабирование по опорному отрезку

• Выделите объекты и запустите SCALE
• Укажите базовую точку
• Выберите опцию "Reference" (Опорный отрезок)
• Укажите текущую длину и новое значение

Особенности работы с разными объектами

Дополнительные возможности

• Масштабирование с копированием (опция Copy)
• Использование динамических блоков для гибкого изменения
• Применение палитры свойств для точного ввода размеров

Полезные советы

1. Используйте слои для временного скрытия объектов
2. Применяйте группировку для сложных элементов
3. Проверяйте точку вставки перед масштабированием блоков
4. Сохраняйте оригинал перед внесением изменений

Правильное использование инструментов масштабирования в AutoCAD позволяет эффективно редактировать чертежи, сохраняя их точность и пропорции.
